DIO – HESCON

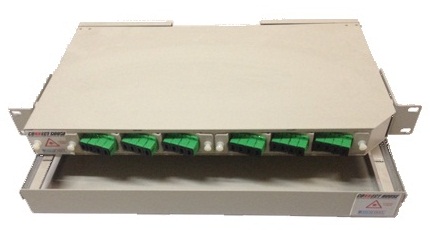

OS DISTRIBUIDORES ÓPTICOS HESFIBEL-CONNECT  HOUSE, SÃO CONSTRUÍDOS EM AÇO SAE 1010/1020 POSSUEM UM SISTEMA DE ACESSO AS BANDEJAS DE EMENDAS E PIG-TAIL, ATRAVÉS DE UM  SISTEMA ARTICULÁVEL DA BANDEJA DE EMENDAS E PAINEL DE CONEXÃO, BANDEJA DE EMENDA ÓPTICA ARTICULÁVEL EM MATERIAL TERMOPLÁSTICO,  PINTURA EM EPOXY PÓ TEXTURIZADO,  EQUIPADOS COM ADAPTADORES E PIG-TAIL CONFORME CONFIGURAÇÃO SOLICITADA. PODEM SER CONFIGURADOS COM CONECTORES, ST, SC-PC, SC-APC, FC-PC, FC-APC, E2000-PC, E2000-APC,  MT-RJ, LC, MU E ETC, CONFORME A NECESSIDADE DE APLICAÇÃO. OS ADPTADORES PODERÃO ESTAR DISPOSTOS EM ÂNGULO DE 45 GRAUS PARA MELHOR PROTEÇÃO DOS EFEITOS DO LASER NA OPERAÇÃO.

OPCIONALMENTE PODERÃO SER FORNECIDOS COM GAVETA ARTICULADA PARA ARMAZENAMENTO DE CORDÕES DE MANOBRA e ARMAZENAMENTO DE TUBO LOOSE, CONFECCIONADA EM AÇO SAE 1010/1020 OU ALUMINIO COM PINTURA EM EPOXY PÓ TEXTURIZADO, PAINEL  DE GUIA PARA CORDÕES.

DIO-HESCON  xx-cc-p-ff-aa-bb

xx = número de fibras (12,24,36,48 )
cc = tipo de conector (ST, SC, FC, e etc)
p   = tipo de polimento (PC para polimento PC, APC para polimento APC)
ff   = tipo de fibra  ( MM para multímodo, SM para monomodo)
aa = armazenador de cordões ( CA para com armazenador , SA  para sem armazenador )
bb = armazenador de Tubo Loose ( CAT para com armazenador , SAT  para sem armazenador )

FACILIDADES OPERACIONAIS

OS SUB-BASTIDORES SÃO FORNECIDOS COM ABAS PARA PERMITIR A MONTAGEM EM RACKS DE 19’’, 21’’ e 23’’.
OS SUB-BASTIDORES SÃO EQUIPADOS PARA PERMITIR A INSTALAÇÃO EM TRES POSIÇÕES DIFERENTES, “BACK TO BACK”, NA POSIÇÃO MÉDIA DO SUB-BASTIDOR E NA POSIÇÃO DIANTEIRA.
POSSIBILITAM A ENTRADA  DE CABO PELA PARTE TRASEIRA ESQUERDA E DIREITA, PELA LATERAL FRONTAL.
SISTEMA DE BANDEJAS DE EMENDA POR FUSÃO  QUE PERMITE A SEPARAÇÃO DA ARMAZENAGEM DAS FIBRAS JÁ EMENDADAS DAS FIBRAS A SEREM EMENDADAS FUTURAMENTE.
SISTEMA  DZUZ DE FIXAÇÃO DAS INTERFACES DE ADAPTADORES E TRAVAMENTO DA BANDEJA DE ACESSO,  QUE FACILITA TODA A OPERAÇÃO DE ACOPLAMENTO E DESACOPLAMENTO DAS UNIDADES.
COMPLETA MODULARIDADE DOS SUB-BASTIDORES E DOS ARMAZENADORES DE CORDÕES DE MANOBRA E DE TUBO LOOSE, QUE PERMITE O ACESSO E ROTEAMENTO POR TODA VOLTA DO DIO.



KIT BASICO DIO 12 FIBRAS
  • 01 modulo com bandeja de emendas c/  acessórios
  • 01 painel cego
  • 02 abas de fixação
  • 01 tubo flexível de transporte c/ acessórios
  • 12 tiras de fixação
  • 12 termo contráteis  para emenda óptica
  • 04 parafusos de fixação
  • 04 porcas gaiola
  • 12 adaptadores
  • 12 pig-tails
  • 01 armazenador
  • 01 conjunto de identificação
  • 01 instrução de montagem
  • 01 Guia para cordões (opcional)



KIT BASICO DIO 24 FIBRAS
  • 02 modulos com bandeja de emendas c/  acessórios
  • 02 abas de fixação
  • 01 tubo flexível de transporte c/ acessórios
  • 18 tiras de fixação
  • 24 termo contráteis  para emenda óptica
  • 04 parafusos de fixação
  • 04 porcas gaiola
  • 24 adaptadores
  • 24 pig-tails
  • 01 armazenador
  • 01 conjunto de identificação
  • 01 instrução de montagem
  • 01 Guia para cordões (opcional)



KIT BASICO DIO 36 FIBRAS
  • 03 modulos com bandeja de emendas c/  acessórios
  • 01 painel cego
  • 04 abas de fixação
  • 03 tubos flexíveis de transporte c/ acessórios
  • 24 tiras de fixação
  • 36 termo contráteis  para emenda óptica
  • 08 parafusos de fixação
  • 08 porcas gaiola
  • 36 adaptadores
  • 36 pig-tails
  • 01 armazenador (opcional)
  • 01 conjunto de identificação
  • 01 instrução de montagem
  • 01 Guia para cordões (opcional)



KIT BASICO DIO 72 FIBRAS
  • 03 modulos com bandeja de emendas c/  acessórios
  • 06 abas de fixação
  • 06 tubos flexíveis de transporte c/ acessórios
  • 48 tiras de fixação
  • 72 termo contráteis  para emenda óptica
  • 12 parafusos de fixação
  • 12 porcas gaiola
  • 72 adaptadores
  • 72 pig-tails
  • 01 armazenador (opcional)
  • 01 conjunto de identificação
  • 01 instrução de montagem
  • 01 Guia para cordões (opcional)
